用途

         中心传动刮（吸）泥机适用于中心进水、周边出水、中心排泥的大、中型池径的辐流式沉淀池，主要用于城镇污水处理厂二次沉淀池的吸排泥。

结构及工作原理

         该设备采用中心传动、垂架式，污水从进水柱管流入导流筒扩散后，均匀的向周边呈辐射状流出，呈悬浮状的污泥经沉淀后沉积于池底，驱动装置带动中心竖架旋转，并带动刮臂及刮泥板转动，刮板将污泥刮集后由吸泥管依靠池内静水压抽吸至中心泥缸，再通过中心排泥管排出池外，水面的浮渣通过旋转撇渣装置导入排渣斗内排出池外；而上清液则通过三角形出水堰板溢入出水槽内排出

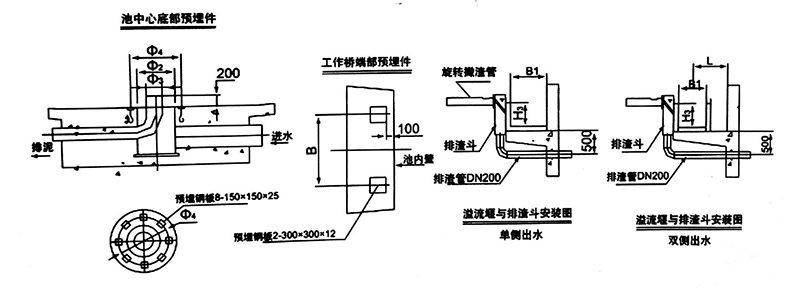

技术参数和安装尺寸图

主要特点

         1.工作桥可采用半桥式，其材质可采用碳钢或不锈钢结构；

         2.驱动装置采用斜齿轮减速机与娟轮减速机相结合，保证输出扭矩及转速，传动效果高；

         3.减速机内设有过力扭矩保护装置，运转安全可靠；撇渣方式有两种；板式撇渣和管式撇渣；

         4.各吸泥管自成单元，可通过吸泥管管口的开度来调节流量，从而控制污泥回流比；

         5.设备操作简便，可直接就地/远程控制设备的运行。

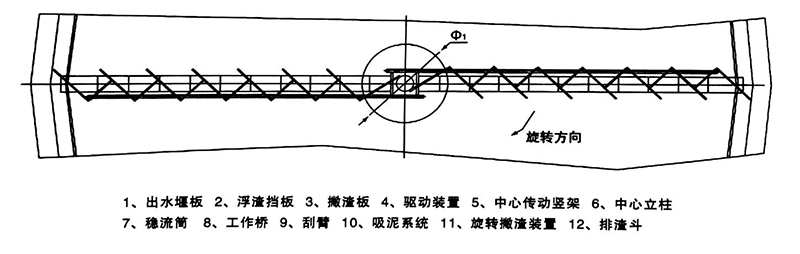

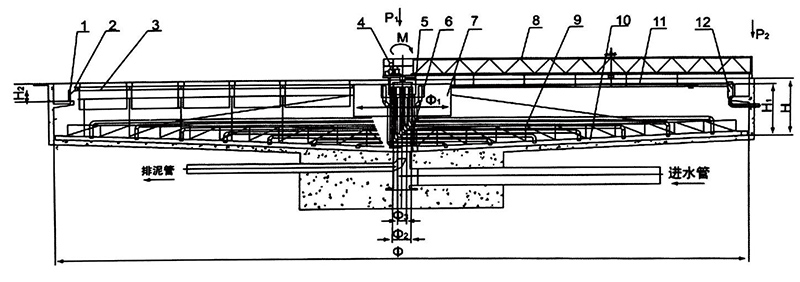

外形安装尺寸图
